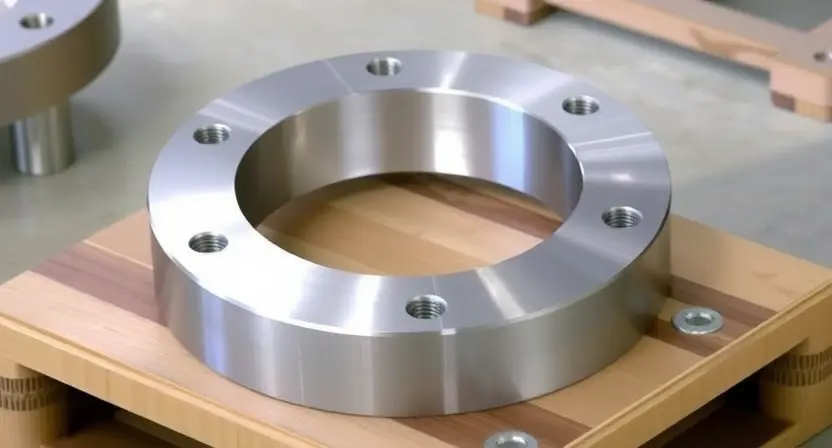

Фланцы стальные диаметром 200 мм, изготавливаемые согласно ГОСТ 33259-2015, представляют собой важные элементы трубопроводной арматуры, обеспечивающие надежное соединение труб среднего диаметра в различных промышленных системах. Данный стандарт определяет требования к плоским приварным фланцам, которые широко применяются в нефтегазовой отрасли, химической промышленности и коммунальном хозяйстве.
Технические характеристики и параметры
Согласно требованиям ГОСТ 33259-2015, фланцы стальные Ду 200 мм имеют строго регламентированные размеры и технические параметры. Номинальный диаметр составляет 200 мм, что соответствует внутреннему диаметру присоединяемой трубы. Наружный диаметр фланца достигает 340 мм, обеспечивая достаточную площадь для размещения крепежных элементов.
Стандарт ГОСТ 33259-2015 устанавливает единые требования к геометрическим размерам, механическим свойствам и качеству поверхности плоских приварных фланцев, что гарантирует их взаимозаменяемость и надежность соединений.
| Параметр | Значение |
|---|---|
| Номинальный диаметр (Ду) | 200 мм |
| Наружный диаметр | 340 мм |
| Толщина фланца | 20-24 мм |
| Количество отверстий | 8 шт |
| Диаметр отверстий | 22 мм |
| Рабочее давление | до 2,5 МПа |
Толщина фланца варьируется от 20 до 24 мм в зависимости от рабочего давления системы. Для крепления предусмотрено 8 отверстий диаметром 22 мм, расположенных на окружности диаметром 295 мм. Рабочее давление может достигать 2,5 МПа при температуре до 300°С.
Материалы изготовления и их свойства
Выбор материала для изготовления фланцев определяется условиями эксплуатации и характеристиками транспортируемой среды. Наиболее распространенными материалами являются углеродистые стали марок 20 и Ст3, обладающие хорошими механическими свойствами и свариваемостью.
Для агрессивных сред применяются фланцы из нержавеющих сталей марок 12Х18Н10Т или 08Х18Н10. Эти материалы обеспечивают высокую коррозионную стойкость и долговечность соединений. При работе с высокотемпературными средами используются жаропрочные стали, способные сохранять свои свойства при температурах до 600°С.
Правильный выбор материала фланца является ключевым фактором обеспечения надежности и долговечности трубопроводной системы, особенно при работе в агрессивных или высокотемпературных условиях.
Области применения и особенности монтажа
Фланцы стальные Ду 200 мм находят широкое применение в различных отраслях промышленности. В нефтегазовой отрасли они используются для соединения трубопроводов транспорта нефти, газа и нефтепродуктов. Химическая промышленность применяет такие фланцы в системах транспортировки агрессивных химических веществ.
В энергетике фланцы данного типа устанавливаются в системах теплоснабжения, паропроводах и водопроводах электростанций. Коммунальное хозяйство использует их в сетях водоснабжения и канализации для соединения магистральных трубопроводов. Подробную информацию о технических характеристиках можно найти на https://uzta74.ru/katalog/detali-truboprovoda/flantsy/gost-33259-2015/du-200/.
Монтаж фланцевых соединений требует соблюдения определенных технологических требований. Поверхности фланцев должны быть тщательно очищены и проверены на отсутствие дефектов. Между фланцами устанавливается прокладка, материал которой выбирается в соответствии с характеристиками рабочей среды.
Затяжка болтов производится в определенной последовательности с контролем момента затяжки. Это обеспечивает равномерное распределение нагрузки и герметичность соединения. После монтажа обязательно проводится гидравлическое или пневматическое испытание системы на прочность и герметичность.
